従来の自動圧着機に不満を抱えるユーザーは少なくありません。
「ペンチの交換時間に３０分かかった」、「ペンチのハンドルが曲がった」などの不満を解消しました。
圧着動作に適したサーボモーターを採用することにより、ペンチのラチェットを自動解除が出来、
モーターやペンチに必要以上の負荷か掛かればエラー停止し、ペンチ保護の機能を十分発揮できる
設計をしました。
ペンチ交換やセッティングにかかる時間は驚く速さに違いありません。
持ち運びが出来て、縦型を横置きにしたり、横型を縦置きにして使い方は自在です。
圧着動作も、最速の１秒/回のサイクルタイムを実現しております。
★動画をYouTubeに投稿しました（以下をクリックしてご覧ください）
PSA-01圧着動画 PSA-01ペンチ交換動画
主な特徴

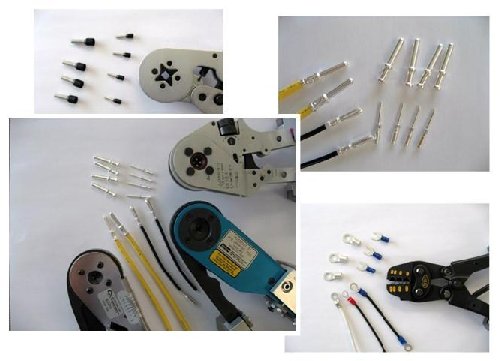

■殆どの４インデントペンチに対応
ＤＭＣ／ＨＡＲＴＩＮＧ／ＲＥＮＮＳＴＥＩＧ／ＡＭＰ等の幅広いペンチに対応。
本体は持ち運びが出来ます。
■設定ガイド位置から作業開始
ガイド→（仮締め位置）→圧着→最大開口位置でサイクル完了。
ガイドと最大開口位置ではフットスイッチが作動するまで待機モード。
■ペンチ交換時のラチェット保護機能
ペンチセット時、ラチェットがどの位置にある場合でも自動で原点復帰スタート
■ペンチ・本体はどの方向にも対応
本体は、縦・横置きのどちらでも可能。
ぺンチやロケーターも、左右どちらでも設置が出来る自由設計。
作業者の利き手に合わせられます。
■ワンサイクル１秒以内の最速
運転開始からワーク取り出しまでが１秒以内。
サーボモーターだからこそ実現できた、エアーにも勝る高速圧着加工。
■ペンチ交換から運転開始まで３０秒
アダプター準備で工具不要のワンタッチ交換からセッティング完了までの所要時間。
ペンチの取り出しはレバー操作でワンタッチ（安全ロック付き）
■ラチェット戻し位置の自動検知機能
圧着後のラチェット戻しは、オート機能により安心・安全自動復帰。
■過負荷オートストップ機能
ペンチや機械に過負荷発生時、自動でストップし、モーターエラーを赤色表示でします
★ペンチの着脱が簡単 ：運転開始までの時間が短縮できます。
★ラチェットの自動解除 ：ペンチのセット後、ペンチの状態を確認します。（ペンチ破損防止）
■取扱アダプター参考写真
 |  |  | | ＤＭＣ Ｍ22520/1-01 | ニチフ ＮＨ-32 | ブキャナン 621205 |
| | |  |  |  | | RENNSTEIG PEW8.75 | RENNSTEIG PEW9.32 | PEW8.84 |
■ＰＳＡ-01の外観
 | | | | | | | | | | | | | |  | | | | | | | | | | | | | | | | | 縦型 ： ＰＳＡ-01Ｖ | | | | | | | | | | | | | | 横型 ： ＰＳＡ-01Ｈ |
■ＰＳＡ-01の外観
 | | | |

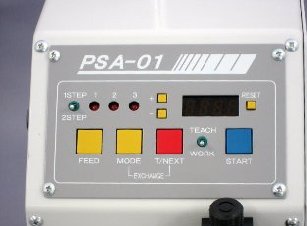

| 操作パネルは簡単明瞭
1STEP / 2STEP 切替えスイッチ
位置表示ＬＥＤ
カウンター（＋・－及びリセット機能）
TEACH / WORK 切替えスイッチ |

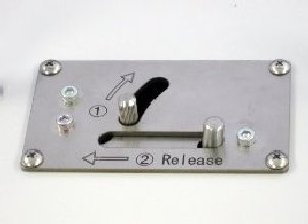

| | | | | |  | | | | | 安全ロック付きリリースレバー
①でロック解除
②でレーバーを引くとペンチが
取り出せます
＊運転中、不用意にレバーを
操作できないように
安全ロック付きです |

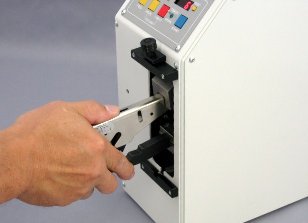

| | | | | |  | | | | | ペンチの簡単着脱
セットの場合
ペンチのハンドルを平行にして、
そのまま奥に差し込みます。
取り出しの場合
リリースレバーを 手前に
引いてペンチを引き出します。 |
| | | | | |
■オプション品
 | |  | |  | | フットスイッチ | | 安全カバー（専用部品） | | アダプター（専用部品） | | | | | |
■仕様
型式 ＰＳＡ-01 （ Ｖ ： 縦型 ・ Ｈ ： 横型 ）
名称 卓上型サーボ圧着機
電圧 100Ｖ～240Ｖ（電源コード標準付属）
外形寸法 Ｗ140.5×Ｌ335×Ｈ380ｍｍ（安全カバー含まず）
重量 10.8Ｋｇ
端子サイズ 最大6ｓｑ
圧着方法 1ステップ＆２ステップ 選択
機能 学習機能、原点確認機能、過負荷表示
サイクルタイム 1秒／回
オプション 専用アダプター、フットスイッチ
