※特許出願中
★動画をYouTubeに投稿しました（以下をクリックしてご覧ください）
圧着シーン１ 圧着シーン２ 圧着サンプル
エントリーガイド解説（オプション扱い : 特許出願中）
供給機
■概要

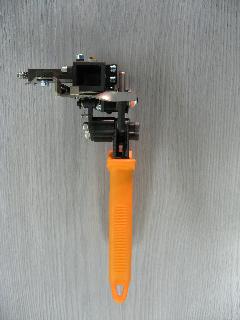

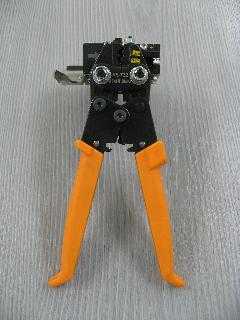

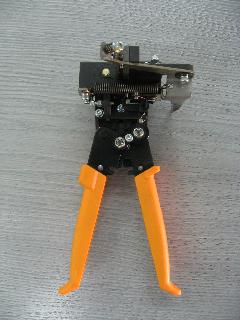

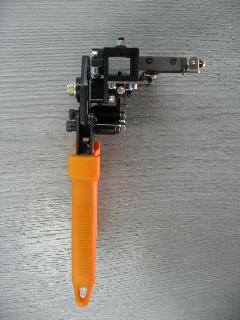

裸端子圧着機AS-732は、裸（バラ）端子が同一方向に20個収納された専用のカセットを使用し、
裸端子の連続圧着が可能な圧着機です。
カセットに収納された端子は、レバーを押すことにより端子を圧着機にセットされ、
グリップを握ると圧着されます。
従来の手動による圧着作業時の煩わしかった端子セットを容易にし、作業性を大幅にアップします。
カセットへの端子収納（挿入）には専用の端子供給機（BTPF-01）をご使用下さい。
＊トグル機構で仮押さえがしやすく、握力の弱い方でも、必要な圧着力が楽に得られます。
＊圧着が完了しないとハンドルが開かない成型確認機構つきです。
■仕様
型式
| AS-732
| 名称
| 裸端子圧着機
| 電線抱合範囲
| より線 m㎡ ：0.25～1.65
単線 mmφ ：0.57～1.44
AWG ：22～16
| 重量
| 本体のみ：約480ｇ （カセット1本：約23ｇ）
| 使用端子規格
| 規格：裸圧着端子1.25Y-3.5
| 推奨メーカー
| ㈱ニチフ端子工業 ※1
| オプション品
|
|
※1：記載メーカー以外の端子を使用する場合には圧着位置の調整が必要となります。
■操作（圧着）方法
 | 端子カセットがセットされた状態です。
|  | 押出レバーを押し、端子をセットします。
|  | 電線を端子に挿入し、圧着します。
|  | 端子が圧着された電線を引き抜きます。
グリップが解放される時、カセットが1コマ
送られます。
|
■概要
端子供給機BTPF-01は、裸端子を振動により攪拌・整列させ、同一方向に20個収納できる専用の
カセットに端子を収納します。
端子が収納されたカセットは専用の圧着機に使用でき、裸端子の連続圧着が可能になります
■仕様
型式
| BTPF-01
| 名称
| 裸端子供給機
| 電源
| AC100V （50Hz/60Hz)
| ヒューズ
| 5A / 250V
| 消費電力
| 60W
| 供給エア圧
| 0.5～0.7MPa （乾燥空気使用）
| 使用エア圧
| 0.5±0.05MPa
| 機械寸法
| 幅215高さ228×奥行き414（本体のみ）
| 重量
| 10.6Kg（本体のみ：マガジン及び端子含まず）
| 使用環境温度
| 10～40℃
| 使用環境湿度
| 85％以下 但し、結露なきこと
| 最大供給能力
| 約38秒 /カセット1本（端子20個挿入）
| 端子適正ストック量
| 150～300個 ※1
| 使用端子規格
| 規格：裸圧着端子1.25Y-3.5
| 推奨メーカー
| ㈱ニチフ端子工業 ※2
| 付属品
| 電源コード（国内仕様）
カセット 3本
| オプション品
| カセット
シャッター位置調整治具
マガジン供給機（排出トレイ含む）
|
※1：ストック量が多すぎたり、少なすぎると供給効率が低くなります。
※2：記載メーカー以外の端子を使用すると供給時間が長くなる場合があります。
■運転方法
 | ボウルに裸端子を投入し、
主電源をONします。
|  | 専用カセットをセットし、
STARTボタンをONします。
|  | 裸端子が収納されたカセットを取り出します。
|
|
